Descripción

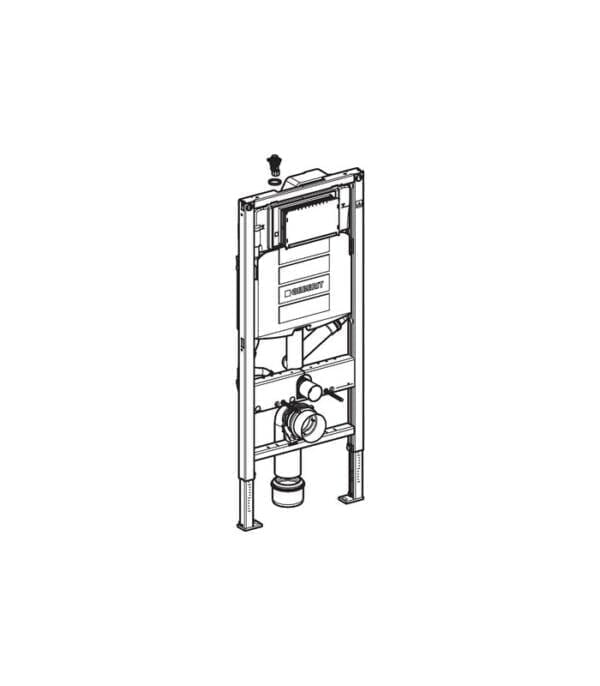

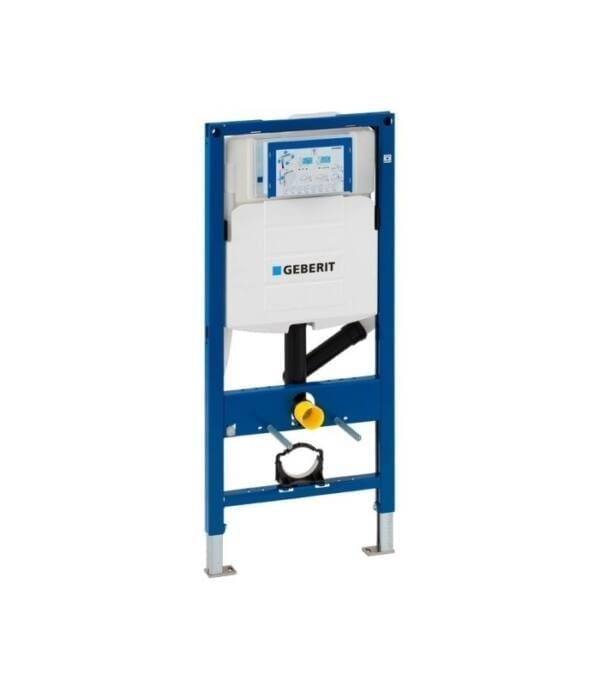

Bastidor Geberit Duofix para inodoros preajustado para el sistema de extracción de olores Geberit DuoFresh
Los Bastidores Geberit Duofix para inodoros con la cisterna empotrada Geberit Sigma de 12 cm se encuentran preajustados para la instalación del sistema de extracción de olores Geberit DuoFresh. Un rótulo informativo con instrucciones de montaje para localizar la conexión eléctrica acompaña al Bastidor Geberit Duofix.
 |
Muchos diseños y alturas de instalación Los Bastidores Geberit Duofix para inodoros suspendidos proporcionan soluciones apropiadas para casi todas las situaciones de instalación. Se ofrecen en diversos diseños y alturas.Instalaciones de altura completa y de altura parcial Los Bastidores de instalación estándar para inodoros suspendidos sirven para montaje de altura completa o altura parcial. Están disponibles en una altura de 112 cm para la cisterna empotrada Geberit Sigma de 8 y 12 cm, así como en altura de 82 cm para la cisterna empotrada Geberit Kappa de 15 cm.Soluciones para instalaciones especiales y construcciones sin barreras Los diversos bastidores especiales para la instalación en esquinas permiten el aprovechamiento óptimo del espacio incluso en instalaciones sanitarias con una distribución desfavorable. También se dispone de bastidores especiales para la instalación de inodoros en baños para personas con movilidad reducida. |
Tecnología probada: Cisternas Geberit
Los Bastidores Geberit Duofix para inodoros suspendidos están equipados con cisternas empotradas Geberit cuya tecnología tiene una eficacia probada durante décadas.
Aplicación
- Para estructura del suelo 0 – 20 cm
- Para la instalación en una pared de sistema Duofix de altura parcial, delante de una pared maciza o de una pared de construcción en seco
- Para la instalación en una pared de sistema Duofix de altura completa
- Para el montaje en pared de altura parcial o de altura total de la estancia, delante de una pared de obra o pared ligera
- Para el montaje en pared de obra o pared ligera
- Para el montaje en construcción de altura parcial o de altura total de la estancia, delante de una pared de obra o pared ligera
- Para la instalación en una pared ligera de altura completa
- Para inodoros con distancia de fijación de 18 cm o 23 cm
- Para la conexión de Geberit AquaClean
- Para la conexión del pulsador Geberit Sigma40 con unidad de extracción de olores
- No adecuado para empotrar en hormigón
Características
- Cisterna empotrada Geberit Sigma 12 cm (UP320) con accionamiento frontal
- Doble volumen de descarga con pulsador Geberit Sigma40
- Opcionalmente se puede utilizar sin unidad de extracción de olores: Doble volumen de descarga con pulsadores Geberit Sigma20, Sigma50, Samba, Samba o Bolero
- Opcionalmente se puede utilizar sin unidad de extracción de olores: Descarga simple con pulsador Geberit Sigma10
- Opcionalmente se puede utilizar sin unidad de extracción de olores: Descarga interrumpible con pulsadores Geberit Rumba, Mambo o Tango
- Volumen de descarga ajustable
- Con los ajustes de fábrica es posible una descarga posterior inmediata
- Cisterna empotrada para montaje y mantenimiento sin herramientas
- El cajetín premontaje puede montarse y acortarse sin herramientas
- El cajetín premontaje protege el registro contra la humedad y la suciedad
- Varillas de accionamiento isofónicas, ajuste rápido sin herramientas
- Latiguillo flexible a la llave de escuadra, montaje sin herramientas
- Fijación sin herramientas para el codo de desagüe, isofónica, profundidad ajustable en 8 posiciones, posición regulable 45 mm
- Patas autobloqueantes, para la alineación del bastidor sin herramientas
- Patas galvanizadas, ajustables 0 – 20 cm, con marca de posición
- Posibilidad de empleo en inodoro suspendido con pequeña superficie de apoyo por medio de accesorios
- Bastidor con orificios ø 9 mm para la fijación en construcción con panel de madera
- Cisterna empotrada totalmente aislada contra la condensación
- Autoportante
- Bastidor con perfil en C 4×4 cm
- Bastidor con imprimación color azul
- En caso de instalación en suelo terminado, las patas de apoyo son retráctiles 5 cm
- Pletina de apoyo orientable, para la instalación en perfiles UW 50 y UW 75
- Conexión al suministro de agua arriba, lateral desplazado a la izquierda
- Cajetín eléctrico posicionable de forma universal
Datos técnicos
| Rango de presión dinámica | 0,1-10 | bares |
| Temperatura de servicio máxima del agua | 25 | °C |
| Ajuste de fábrica Volumen de descarga | 6 y 3 | l |
| Rango de ajuste descarga total | 4,5 / 6 / 7,5 | l |
| Rango de ajuste descarga parcial | 3-4 | l |
Suministro
- Conexión al suministro de agua R 1/2″ con llave de escuadra integrada y rueda para regulación manual
- Tubo de protección para la conexión al suministro de agua Geberit AquaClean
- Tapón de protección
- Cajetín premontaje
- 2 varillas roscadas M12 para fijación de la cerámica
- Juego de manguitos para inodoro, ø 90 mm
- Codo de desagüe del inodoro, PE-HD, ø 90 mm
- Manguito adaptador, PE-HD, ø 90/110 mm
- Material de fijación
- Codo de descarga con conexión para unidad de extracción de olores
- Cajetín eléctrico
No incluye
– Pulsador y juego de anclajes
